I2C Четец

PDF  инструкция за четец на безконтактни карти


RFID Четец 125


(Интерфейс  I2C)

компактен четец за рфид карти


Описание

  • Компактно устройство предназначено за разпознаване на RF ЕM4102 и съвместими тагове работещи на 125 kHz
  • Показва номера на идентификатора като ASCII стринг
  • LED индикация за наличие на идентификатор
  • Поддържа интерфейс I2C


Устройство

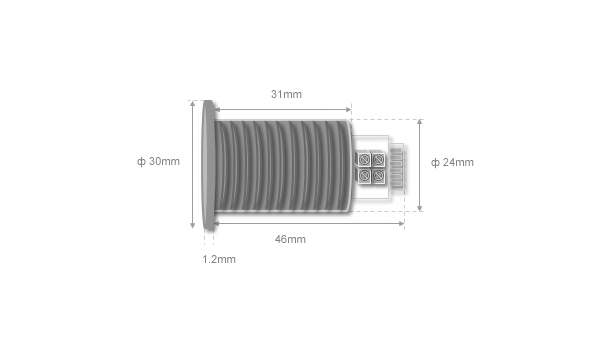

  • тяло:   размери
    • външни размери на компактен четец за рфид карти

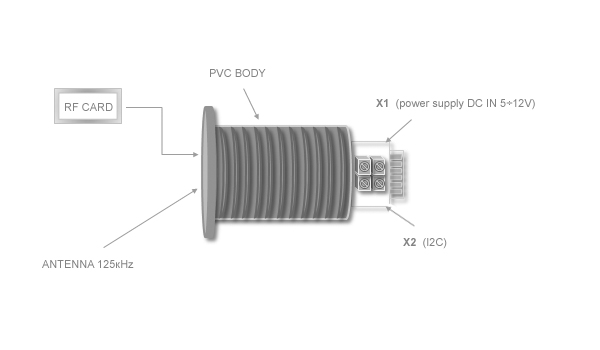

  • изглед:   отстрани
    • изглед отстрани на четец за рфид карти

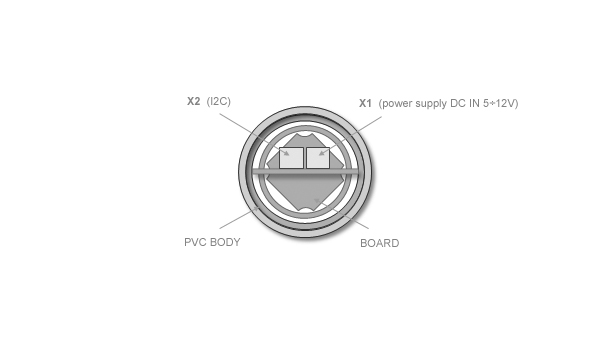

  • изглед:   отзад
    • изглед отзад четец за рфид карти


Технически характеристики

  • RF идентификатори - 125кHz, EM4102 и съвместими
  • Интерфейс за комуникация - I2C
  • Дължина на интерфейсния кабел - до 20 см
  • Дистанция за прочитане на таг - до 6 см
  • Захранващо напрежение - DC 5 ÷ 12V
  • Изход +5V за захранване на външни устройства - 50mA
  • Консумация на ток - 90mA
  • Работна температура -   -5 ÷ +50o C
  • Тегло - 30гр


Приложение

    Служи за удостоверяване и контрол на RF ЕM4102 съвместими тагове работещи на 125 kHz при:

  • системи за контрол на достъпа (учреждения, сгради, хотели, паркинги, гаражи и др.)
  • устройства за сигурност и охрана (охранителни рулетки, брави, трезори, сейфове и др.)
  • игрални зали и увеселителни центрове (билярд, джаги, дартс, хокей, тенис и др.)
  • вендинг машини (автомати за напитки, цигари, кафе и др.)


Описание на интерфейса

Описанието е видимо само за по-голям екран!
