RS232 Четец
RFID Четец 125
(Интерфейс TTL RS232)
Описание
- Компактно устройство предназначено за разпознаване на RF ЕM4102 и съвместими тагове работещи на 125 kHz
- Изпраща номера на идентификатора като ASCII стринг
- LED индикация за наличие на идентификатор
- Поддържа интерфейс TTL RS323
Устройство

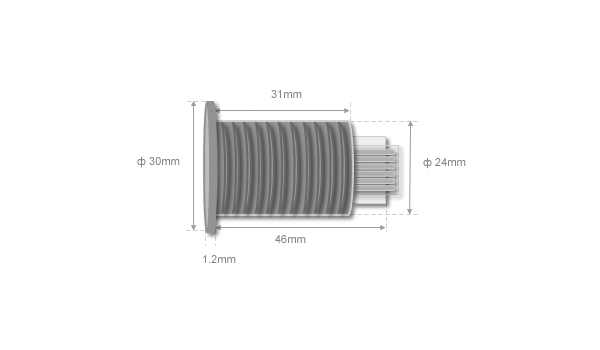

- тяло: размери

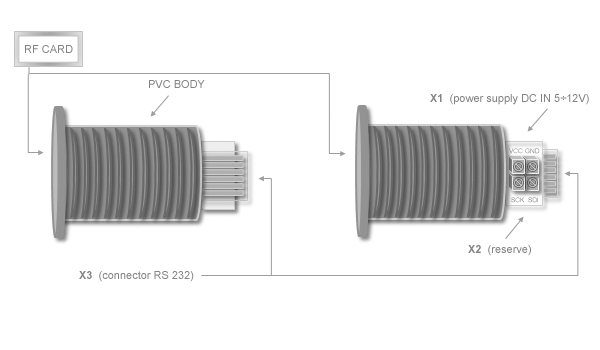

- изглед: отстрани

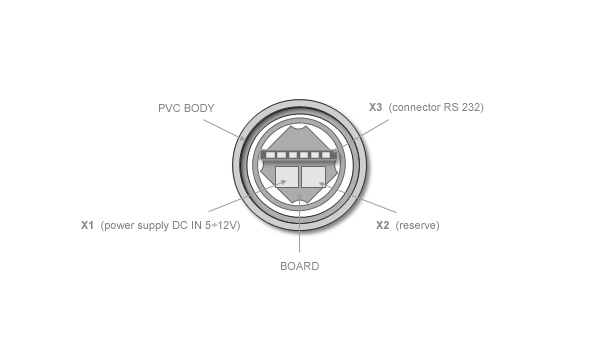

- изглед: отзад
Технически характеристики
- RF идентификатори - 125кHz, EM4102 и съвместими
- Интерфейс за комуникация - TTL RS 232
- Дължина на интерфейсния кабел - до 1 м
- Дължина на интерфейсния кабел с приставка TTL-RS - до 20м
- Дистанция за прочитане на таг - до 6см
- Захранващо напрежение - DC 5 ÷ 12V
- Изход +5V за захранване на външни устройства - 50mA
- Консумация на ток - 90mA
- Работна температура - -5 ÷ +50o C
- Вход за записване на тагове с памет - WR
- Тегло - 30гр
Приложение
- системи за контрол на достъпа (учреждения, сгради, хотели, паркинги, гаражи и др.)
- устройства за сигурност и охрана (охранителни рулетки, брави, трезори, сейфове и др.)
- игрални зали и увеселителни центрове (билярд, джаги, дартс, хокей, тенис и др.)
- вендинг машини (автомати за напитки, цигари, кафе и др.)
Служи за удостоверяване и контрол на RF ЕM4102 съвместими тагове работещи на 125 kHz при:
Настройки на CОМ ПОРТА
- Speed 9600 bps
- 8 bits data
- 1 stop bit
- Parity control - NO
- Flow control - NONE
Описанието е видимо само за по-голям екран!
| Tag ID | >ID1< | >ID2< | >ID3< | >ID4< | >ID5< | >\r< | >\n< |

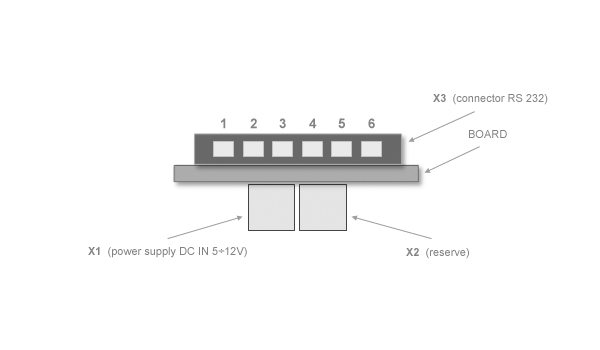

Описание на интерфейса
Описанието е видимо само за по-голям екран!
| X3 | 1 | 2 | 3 | 4 | 5 | 6 |
| Description | Reserve | GND | DC OUT +5V | TX | RX | WR |
| I/O | IN | - | DC OUT | OUT | IN | IN |
